晶振是晶體振蕩器的簡稱，它怕振動和應力。振動與應力，容易引起頻偏和輸出電壓波動。因此，在引線成型、裝焊等工序，一定要避免出現任何產生應力的操作:

（1）引線成型，應避免引線受到過大的應力影響，特別是對那些高端晶振；

（2）布局時，不要靠近拼板的邊處，也不要采用手工分板。

案例如下：

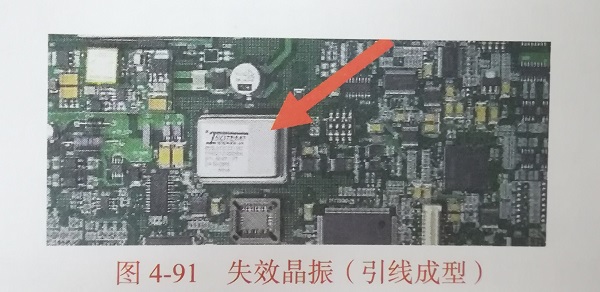

失效晶振如圖4-91所示，晶振引線成型采用的是模板固定剪切的方法。由于采用的成型模板孔經偏大，剪腳時因引腳晃動而產生比較大的應力并傳遞到晶振內部，從而導致晶振頻偏。

失效晶振如圖4-92所示，主要表現為晶振輸出電壓不正常，有的過高有的過低。正常電壓1.5v-1.6v，不良單板的輸出電壓最高為3.3v，最低為0.5v，沒有規律。

此單板上拼板分離邊位置使用了兩個一樣的晶振，一個距離板邊3.2mm左右，失效率為2%左右；一個距離邊緣5.2mm左右，沒有發現問題。經分析，發現失效品底部開裂，破壞了氣密性。

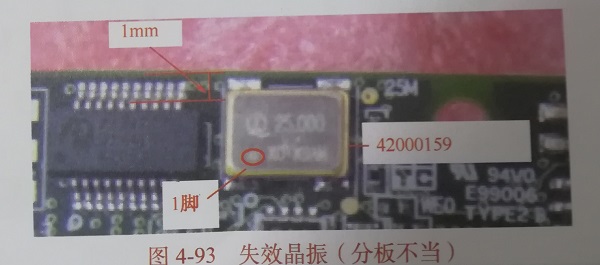

失效晶振如圖4-93所示，晶振距離板邊距離為1mm，失效原因分析不當。
