1.鋁電解電容器的變形及對可靠性的影響

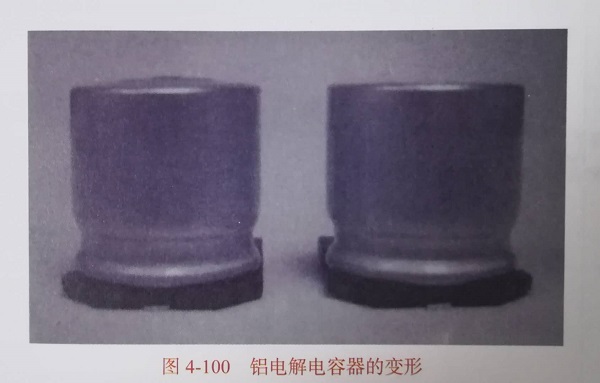

  鋁電解電容器電解器的沸點一般在180-200℃之間,在無鉛焊接條件下,電解液會變成蒸汽。如果高溫時間比較長，很容易發生可見的膨脹變形，如圖4-100所示。

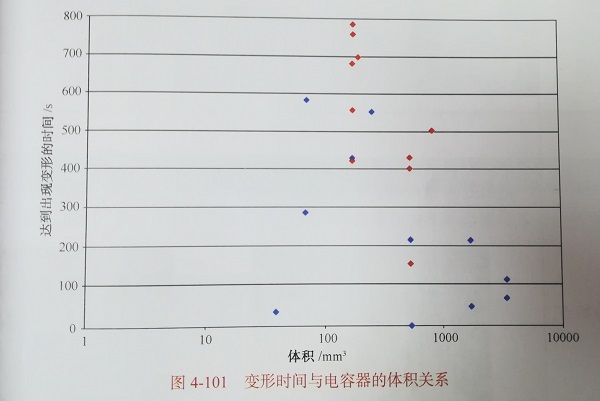

  為了評估這種變形的影響，有人進行了專門研究。研究表明，在再流焊接條件下，鋁電解電容器出現變形的時間與電容器的體積有關，最小和最大體積的鋁電解電容器似乎最容易發生變形，體積中等的不容易發生變形，它們出現變形的時間比較長，如圖4-101所示。

  進一步研究表明，在正常再流焊接條件下，鋁電解電容器的變形不會對其可靠性造成影響。詳細內容請參考《新電子工藝》2008年第4期中的《無鉛再流焊接對電解電容的影響》一文。
