1、爐溫設置的傳熱學原理

   一般再流焊接爐操作界面上所顯示的溫度是爐中內置熱電偶測頭處的溫度，它既不是PCB上的溫度，也不是發熱體表面或電阻絲的溫度，實際上是熱風的

溫度。要做到會設置爐溫，必須了解以下兩條基本的傳熱學定律:

      ( 1)在爐內給定的一點，如果PCB溫度低于爐溫，那么PCB將升溫;如果PCB溫度高于爐溫，那么PCB溫度將下降;如果PCB溫度與爐溫相等，將無熱

量交換。

     (2 )爐溫與PCB溫度差越大，PCB溫度改變得越快。

     爐溫的設置，一般應先確定爐子鏈條的傳送速度，其后才開始進行溫度的設定。鏈速慢、爐溫可低點，因為較長的時間也可達到熱平衡;反之，可提高爐溫。如果PCB上元器件密、大元器件多，要達到熱平衡，需要較多熱量，這就要求提高爐溫;相反，則要求降低爐溫。需要強調的是，一般情況下鏈速的調節幅度不是很大，因為焊接的工藝時間、再流焊接爐的溫區總長度是確定的，除非再流焊接爐的溫區比較多、比較長，生產能力比較足。

2、爐溫設置步驟

   爐溫的設置，是一個設定、測溫和調整的過程，其核心就是溫度曲線的測試。目前，測溫使用的是專用測溫儀，它尺寸很小，可隨PCB同進 人爐內，測試后將其與計算機相連，就可顯示測試的溫度曲線。

   設定一個新產品的爐溫， 一般需要進行1次以上的設定和調整。設置步驟如下:

     (1)將熱電偶測頭焊接或膠粘到測試板或?qū)嶋H的板上，注意測點位置的選取。

     (2)調整爐內溫度和帶速，做第一次調整。

     (3)等候一定的時間， 使爐內溫度穩定。

     (4)將測試板與測溫儀放到傳送帶上，進行溫度測試。

     (5 )分析獲得的曲線。

    (6)重復(2)~(5)的步驟，直到滿意為止。

3.測試點的選擇

   所選測試點應能夠反映PCBA上最高溫度、最低溫度以及BGA的關鍵溫度。對已定的PCBA，建議選擇以下的點為測試點:

      (1) BGA中心或靠中心的焊點(BTI ).BGA封裝體的上表面中心點(BT2)、BGA角部的焊點(BT3 )。

     (2)最大熱容量的焊點(MaxT )。

     (3 )最小熱容量的焊點，如0402焊點(MinT)。

     (4) PCBA光板區域、距邊25mm以上距離的點(PCBT)。

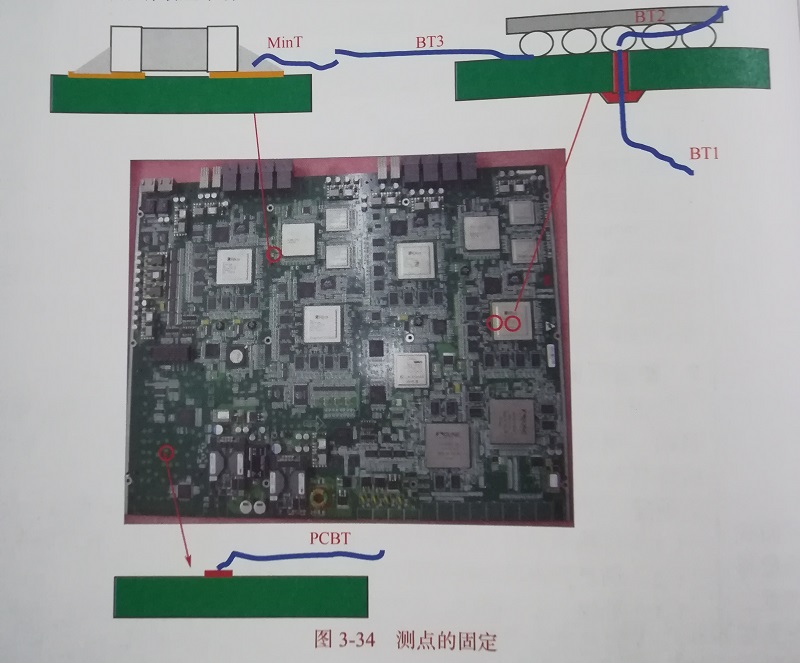

測試點位置見圖3-34所示。

4. 熱電偶探頭的固定

   熱電偶探頭的固定是準確測量溫度曲線的關鍵。

   如果熱電偶探頭的固定在焊接過程中松動，離開了要測試的焊點，或用于固定熱電偶探頭的焊錫1膠的熱容量超過了焊點熱容量的大小，測試出來的溫度曲線就沒有意義。對于像BGA的焊接，甚至7°C的誤差就會嚴重影響到最終的焊接質量。因此，科學地建立測溫板非常重要。

  熱電偶探頭固定的一般原則：

（1）   必須牢固，焊接時不可松動。

（2）  不管用高溫焊錫還是膠，不能影響焊點的熱容量。

5.溫度曲線設計注意事項

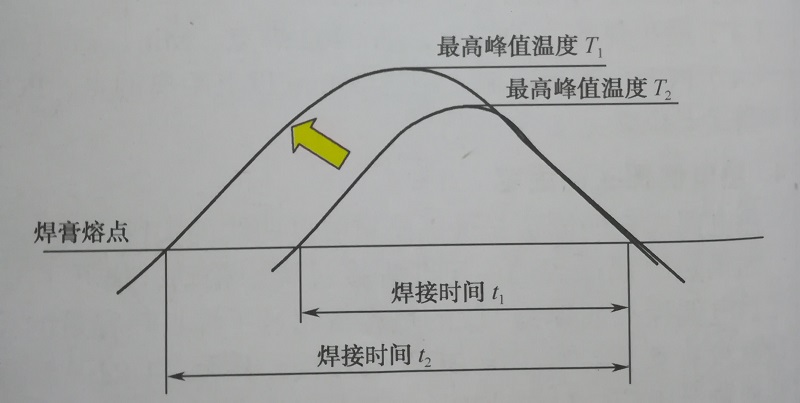

  在調試溫度曲線時，有時調試不出來。這是因為對一個特定的封裝而言，其熱容量、受熱面積以及導熱系數已定，要加熱到一定的溫度必然需要一定的時間，如圖所示。同時，從工藝的角度，升溫度速率又不能超過3℃/s,也就是熱風的溫度與設計達到的峰值溫度差不能太大。這樣，在一定時間條件下，能夠達到的最高峰值溫度是受限的。比如焊接時間20s，對一個大尺寸的BGA而言，其焊接最高峰值溫度不可能超過230℃。

   如果熱容量很大，即使沒有升溫速率的限制，要達到一定的峰值溫度，也必須有足夠的時間，最具有典型意義的例子就是銅基板的焊接。

   還有一點必須明白，升溫速率反映的是測點的溫度變化情況。如果爐溫與PCB的目標峰值溫度差比較大，即使測試曲線反映的升溫速率符合要求，也不能保證元器件封裝內外的溫差符合要求。因此，提高溫度加速升溫是不可取的。但如果是做實驗，希望獲得大的溫差，這樣的做法是可以使用的。

   目前，使用的測溫儀都具備模擬測溫的功能。由于軟件設計時有一個模型，在我們測試一次后，它就可以根據測試板的溫度曲線自動提取模型所需有關參數，進行虛擬的設定和調試，這樣可大大提高設置的效率。如果我們設計的曲線與測試板的熱容量不匹配，就設計不出預想的結果。

   如用有鉛焊膏焊接一個無鉛BGA，我們希望在20s內將焊接的峰值溫度提升到220℃，但這在現有的再流焊爐上一般很難現實。因為爐子在設計時已經確定了合適的溫度范圍和鏈速范圍，不可任意的設置。
