在smt貼片加工過程中，pcba板的焊點質量是非常重要的，焊點質量不僅會影響整機的運行和壽命，還會影響美觀，那該如何去判斷焊點的質量問題呢？

在smt貼片工廠一般按照IPC-A-610標準的要求對pcba板進行外觀檢查。由于焊點類型有多種，難以簡單的描述，因此，我們把焊點分解為多個維度用單一要求進行評價。這是處理復雜問題的一種方法，值得我們?nèi)W(xué)習。

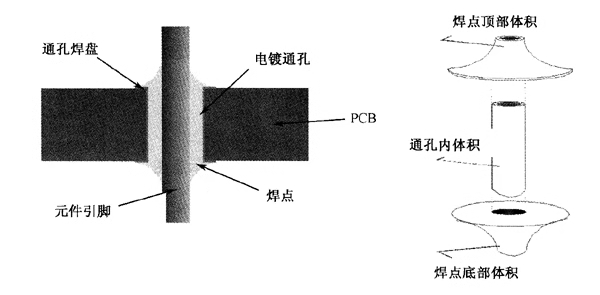

1、Smt貼片加工中插裝元器件焊點的合格要求如圖1-8所示。 插件的引腳痕跡要明顯，可以識別，這是判斷短引腳是否虛焊的重要標志，如果形成球形外觀，一般為虛焊，由此可以判斷焊點質量問題。

2、Smt貼片加工中底部焊端焊點的合格要求如圖2所示。底部焊端地方我們要控制它的焊點質量，首先我們不允許焊端外伸，焊接點的捍縫寬度大于或者等于50%，側面不作要求，只要潤濕即可。

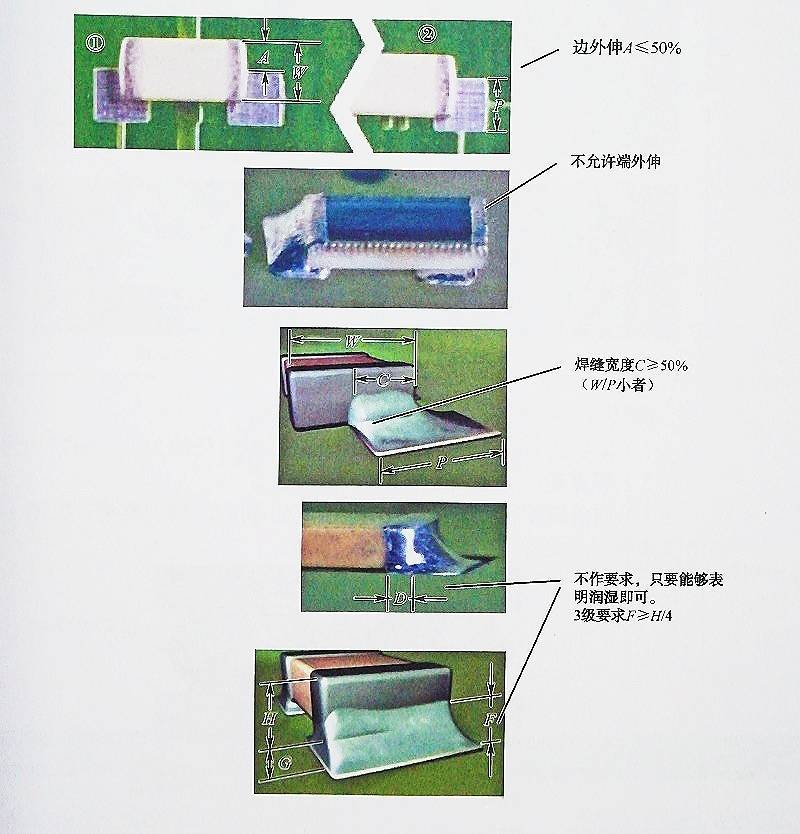

3、Smt貼片加工中片式元器件焊點的合格要求如圖3所示。

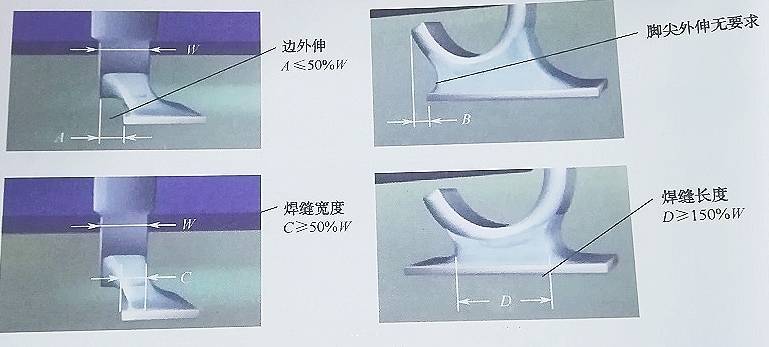

4、smt貼片加工中L形引腳焊點的合格要求如圖4所示。

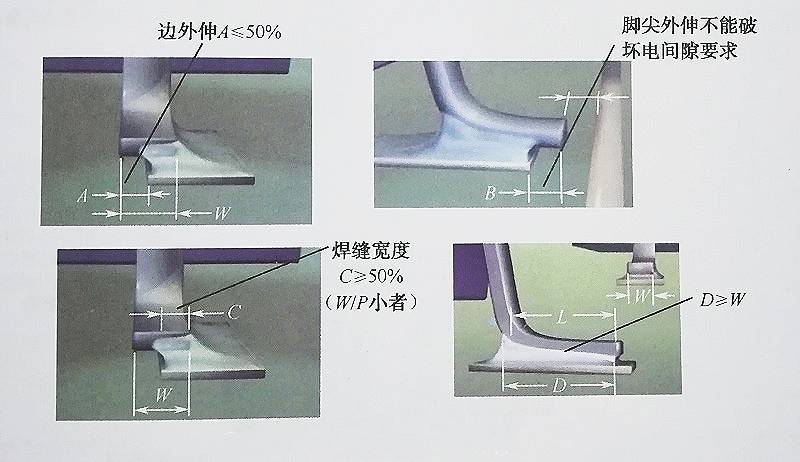

5、Smt貼片加工中J形引腳焊點的合格要求如圖5所示。

合格的焊點質量通常有以下幾點：

1．  以焊接導線為中心，對稱成裙形展開。

2．  焊點上，焊料的連接面呈凹形自然過渡，焊錫和焊件的交界處平滑，接觸角盡可能小。

3．  表面平滑，有金屬光澤。

4．  無裂紋、針孔、夾渣。

5．  無虛焊、錯焊、漏焊等現象。
