SMT加工的質量標準是什么呢？驗收SMT加工產品時又該檢測那些方面呢？下面靖邦科技的技術員將與你分享SMT加工產品的驗收標準：

檢驗環境:

1、檢驗環境:溫度:25±3℃,濕度：40-70%RH ；

2．在距40W日光燈(或等效光源)1m之內,檢驗員與被檢產品距離30cm。

抽樣水準 ：

QA抽樣標準：執行GB/T2828.1-2003  II級檢驗一次抽樣方案 ；

AQL值：CR:0   MAJ: 0.25  MIN:0.65 。

檢驗設備 ：

塞尺、放大鏡、BOM清單、貼片位置圖；

檢驗項目:

1,錫珠：

焊錫球不超過最小電氣間隙規定；

焊錫球覆蓋在保形涂覆下或未固定在免清除的殘?jiān)鼉?nèi)；

焊錫球直徑≤0.13mm可允收，反之則拒收。

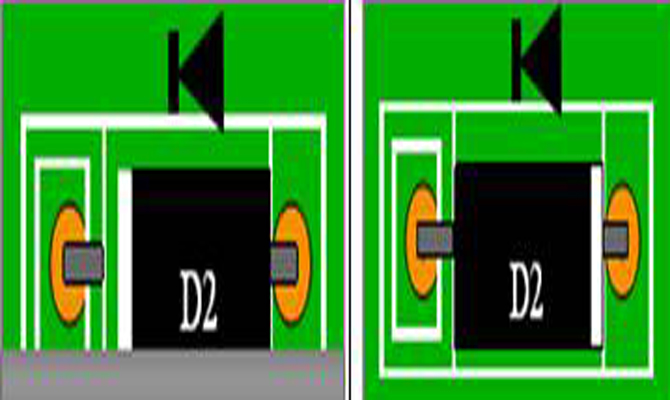

2,假焊：

元件可焊端與焊盤間的重疊部分清楚可見；（允收)

元件末端與焊盤間的重疊部分不足。（拒收）

3,側立：

寬度（W）對高度（H）的比例不超過二比一；（允收）

寬度（W）對高度（H）的比例超過二比一；（拒收）

元件可焊端與焊盤表面未完全潤濕，元件大于1206類。（拒收)

4,立碑：

片式元件末端翹起（立碑）。（拒收)

5,扁平、L形和翼形引腳偏移：

最大側面偏移（A）不大于引腳寬度（W）的50%或0.5mm；（允收)

最大側面偏移（A）大于引腳寬度（W）的50%或0.5mm。（拒收)

6,圓柱體端帽可焊端側面偏移：

側面偏移（A）不大于元件直徑寬度（W）或焊盤寬度（P）的25%；（允收)

側面偏移（A）大于元件直徑寬度（W）或焊盤寬度（P）的25%。（拒收)

7,片式元件-矩形或 方形可焊端元件側面偏移:

側面偏移（A）不大于元件可焊端寬度（W）的50%或焊盤寬度（P）的50%；（允收)

側面偏移（A）大于元件可焊端寬度（W）的50%或焊盤寬度（P）的50%。（拒收)

8,J形引腳側面偏移:

側面偏移（A）不超過引腳寬度（W）的50%；（允收)

側面偏移（A）超過引腳寬度（W）的50%。（拒收)

9.連錫：

元件引腳與焊盤焊接整齊，無偏移短路的現象；（允收)

焊錫連接不應該連接的導線；（拒收)

焊錫在毗鄰的不同導線或元件間形成橋接。（拒收)

只有嚴格執行驗收規程才能保證SMT加工產品的質量。只有更加注重質量，才能在競爭日益激烈的市場求得生存。
