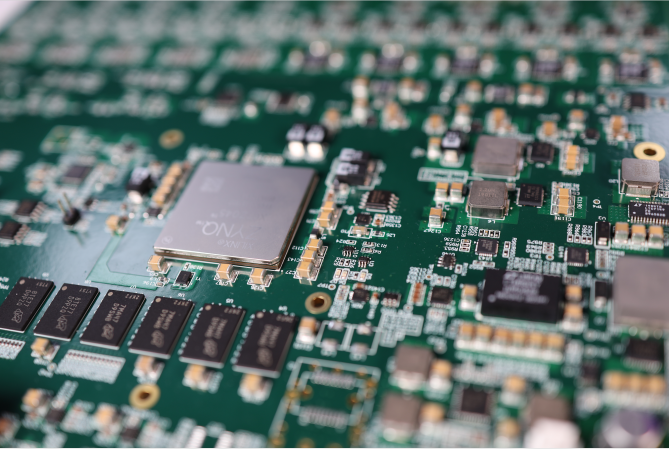

SMT貼片加工過程中是否會遇到原因不明的不良?pcbA已經測試后卻也突然失效,這是SMT加工人員操作的失誤還是PCB本身就存在的問題?今天我們就來聊一聊不注意就造成不良的的靜電。
電子工業中,摩擦起電和人體帶電時有發生,電子產品在生產、包裝運輸及裝聯成整機的加工、調試、檢測的過程中,難免會受到外界或自身的接觸摩擦而形成很高的表面電位。如果操作者不采取靜電防護措施,人體靜電電位可高達1.5~3kV。因此無論摩擦起電還是人體靜電,均會對靜電敏感器件造成損壞。根據靜電的力學和放電效應,其靜電損壞大體上分為兩類;一類是由靜電引起的靜電吸附,另一類是由靜電放電引起的靜電敏感器件的擊穿(靜電擊穿和軟擊穿)。
一、靜電吸附
半導體和半導體器件制造過程中廣泛采用SiO2及高分子物質的材料,由于它們的高絕緣性,在生產過程中易積聚很高的靜電,并吸附空氣中的帶電微粒,導致半導體介面擊穿、失效。為了防止危害,半導體和半導體器件的制造必須在潔凈室內進行。同時,潔凈室的墻壁、頂棚、地板和操作人員及一切工具。器具均采取放靜電措施。
二、靜電擊穿和軟擊穿
超大規模集成電路的集成度高、輸入阻抗高,這類器件受靜電的損壞越來越明顯。在生產中,人們又常把對靜電反應敏感的電子器件稱為靜電敏感器件。這類電子器件主要是指超大規模集成電路,特別是金屬氧化膜半導體(MOS)器件,受靜電擊穿的概率更高。
靜電放電對靜電敏感器件的損害主要表現為以下兩個方面:
(1)硬擊穿:一次性造成整個器件的失效和損壞。
(2)軟擊穿:造成器件的局部損傷,降低了器件的技術性能,而留下不容易被發現的隱患,以致設備不能正常工作。軟擊穿帶來的危害有時比硬擊穿更危險,軟擊穿初期器件性能稍有下降,在使用過程中,隨著時間的推移,發展為器件的永久性失效,并導致設備受損。
靜電導致器件失效的機理大致有以下兩個原因:因靜電電壓而造成的損害,主要有介質擊穿、表面擊穿和氣弧放電;因靜電功率而造成的損害,主要有熱二次擊穿、體積擊穿和金屬噴鍍?nèi)廴凇?/span>
