pcb組裝后組件檢測

返回列表
  • 來源:靖邦
  • 發布日期:2019-10-19 09:35:00
  • 加入收藏
  • 關注:
常見問答

印刷電路測試技術大約出現在1960年,當時電通孔( Plated Through Hole,PIH)印制電路板發明并已批量應用,該項技術主要進行單面印制電路板連接關系及電介質時電壓峰值的檢測,即進行“板測試。20世紀70年代逐漸由電連接性測試技術轉移到了更為重要的電路組件的電路互連測試。隨著電路組裝技術的進步,基于PCB的電子產品需求增長迅速,因此如何準確地進行表面組裝組件SMA的檢測,如部件或產品組裝質量的可知性、可測性、過程控制程度等,成為電路組裝工藝、PCBA質量工程師最為關注的重點。進面大力開展相關研究并產生了在線測試這樣一類針對電路組裝板的自動檢測技術和設備。特別是在計算機軟硬件、網絡通信、儀表總線、測試測量等技術支撐下,SMA檢測系統也隨之有了很大飛躍。當前SMA的檢測關注點已集中于電路和芯片電路的自檢測、SMT貼片加工焊接的工藝性結構測試和過程控制技術,并呈現出向高精度、高速、故障統計分析、網絡化、遠程診斷、虛擬測試等方向發展的趨勢。

一、貼片加工組裝后組件檢測內容。在表面組裝完成之后,需要對表面組裝組件進行最后的質量檢測,其檢測內容包括以下幾個方面。焊點質量,如橋連、虛焊、開路、短路等;元器件的極性、元件品種、數值超過標稱值允許范圍等;評估整個SMA組件所組成的系統在時鐘速度時的性能,評測其性能能否達到設計目標。

二、組裝后組件檢測方法。

1在線針床測試法CT。在SMT貼片實際生產中,除了焊點質量不合格會導致焊接缺陷外,元件極性貼錯、元件品種貼錯、數值超過標稱允許的范圍,也會導致SMA產生缺陷。ICT屬于接觸式測試方法,因此,生產中可直接通過在線測試ICT進行性能測試,并同時檢查出影響其性能的相關缺陷,包括橋連、虛焊、開路以及元件極性貼錯、數值超差等,smt貼片加工廠根據暴露出的問題及時調整生產工藝。

ICT中由于針床夾具制作和程序開發周期長,而且價格比較高,同時由于加工針床夾具時受到機加工設備數控機床的限制,測試探針必須設計在25mm127mm網格上,使得探針最小間距為127mm,因此ICT適用于一般組裝密度、大批量生產的產品。

2、飛針試法。飛測試同屬于接觸式檢測技術,也是生產中測試方法之。飛針測試使用4-8個獨立控制的探針,在測單元( Unit Under Test,UUT)通過皮帶成其他UUT傳送系統輸送到測試機內,然后固定,測試機的探針接觸測試焊食和通路孔,從面測試UUT的單個元件。測試探通過多路傳輸系統連接到驅動器和傳感器,來測試UUT上的元件。當一個元件正在測試的時候,UUT上的其他元件通過探針器在電氣上屏以防止讀數干擾。

飛針測試與針床測試相同,同樣能進行電性能檢測,能檢測出橋連、虛焊、開路以及元件極性貼錯、元器件失效等缺陷。根據其測試探針能進行全方位角測試,最小測試間隙可達0.2mm,但測試速度慢的特點,飛針測試主要適用于組裝密度高,引腳間距小等不適合使用ICTSMA。

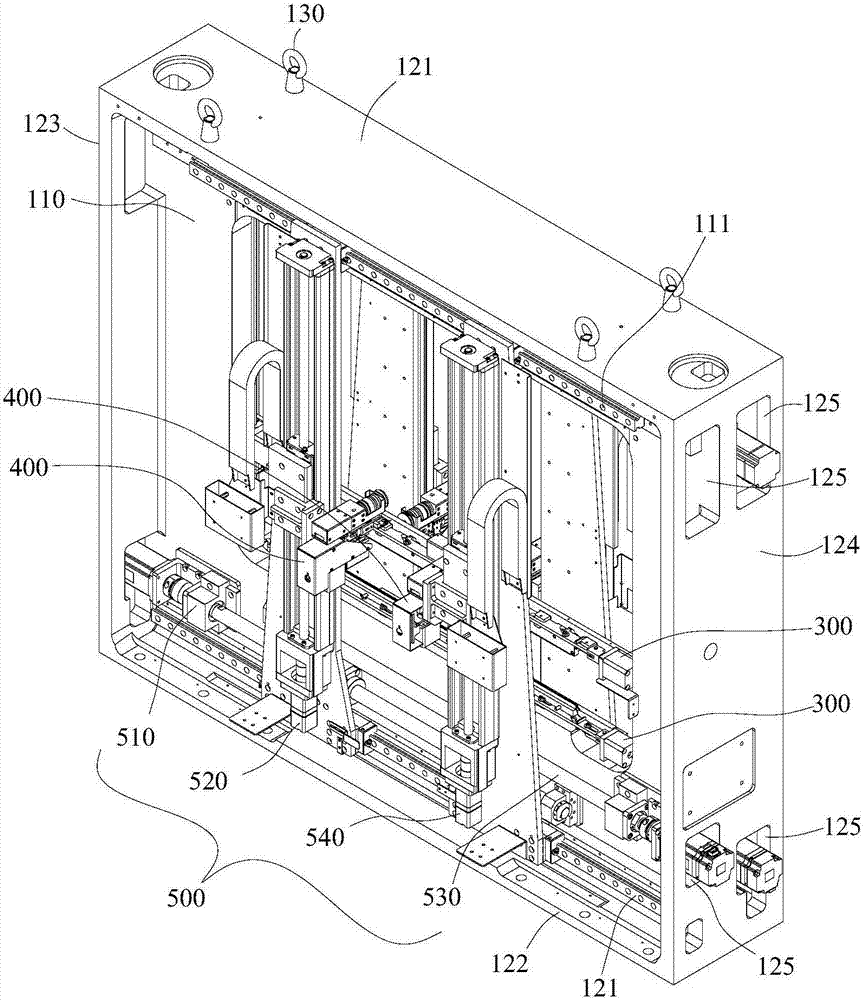

飛針測試

3、功能測試法。盡管各種新型檢測技術層出不窮,如AOX射線檢查、基于飛針或針床的電性能在線測試等,這些技術雖然能夠有效地查找在SMT組裝過程中發生的各種缺陷和故障,但是不能夠評估整個線路板所組成的系統是否能正常運作,而功能測試就可以測試整個系統是否能夠?qū)崿F(xiàn)設計標。它將表面組裝板或表面組裝板上的被測單元作為一個功能體,輸入電信號然后按照功能體的設計要求檢測輸出信號。這種測試是為了確保線路板能否按照設計要求正常工作。因此,功能測試是檢測和保證產品最終功能質量的主要方法。
