印刷電路板材料:

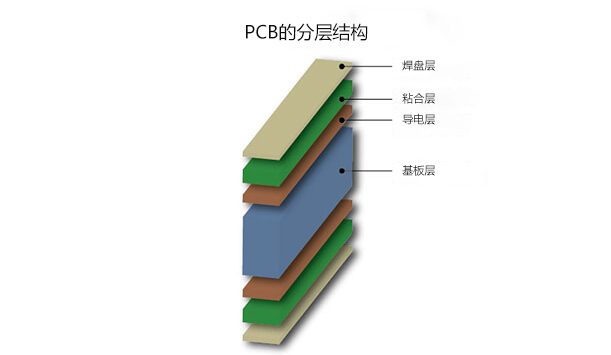

例如，雙面PCB（也稱為2層板）包括：

由玻璃纖維增強環氧樹脂制成的芯層；這提供了一個堅固的、剛性的和不導電的支撐層，通常稱為FR4

pcb電路板的每一側都有一個由走線和焊盤組成的導電層，它們構成了電路。跡線提供了信號通過的路徑，焊盤提供了焊接元件的基礎。導電材料是銅，但也可以在銅的頂部使用其他導電材料，例如金或銀，以進行最終表面處理。最常用的表面處理是焊錫，即熱風水平 (HASL)

組裝前，附加層：

阻焊層或阻焊劑用于保護裸PCB的導電層，由一層薄薄的聚合物墨水制成。它通常是用uv或光成像油墨絲網印刷的。大多數PCB提供綠色，但也可提供其他顏色，如紅色和藍色，白色用于字母標識顯示目的。

使用專業油墨在PCB上進行絲網印刷或覆蓋，以顯示pcba組裝過程中元件位置的符號和元件參考。

在組裝過程中使用錫焊料將各種組件連接到通孔或表面安裝焊盤。
