產品分類：多層剛性印刷電路板

存貨類別：半成品PCBA

貨品編碼：2C3701A0-ASS

Pcb信息：

雙面FR4，板厚1.6MM，銅厚1OZ，無鉛噴錫，綠油，單片尺寸23 * 10MM。

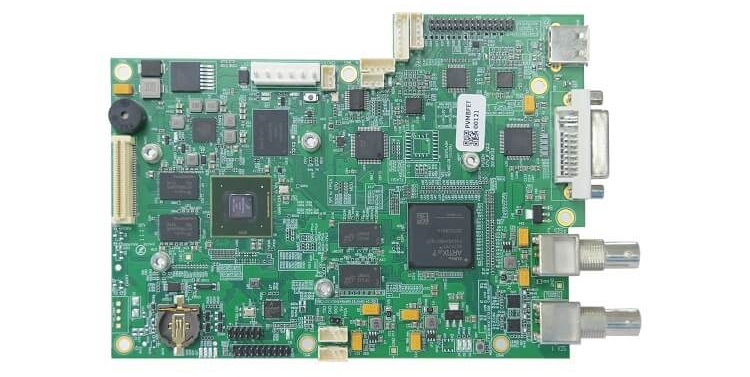

產品用途：染色體核型分析儀pcba

產品描述：此款染色體核型分析儀pcba，它的核心點是全自動整玻片掃描與核型分析，核型分析實現無縫連接；全智能分割染色體排列，準確率大于90%；自動分割十字交叉、粘聯和重疊的染色體，識別異常形態染色體。廣泛該設備廣泛應用于染色體檢驗和新生兒基因篩查。但是該型設備是一個系統，不單只是一臺設備。需要專業的技術人員去操作。

該產品是嚴格意義上的醫療設備，也是我們醫療電子加工行業的重要客戶群體，該產品是對因遺傳基因等染色體缺陷造成的身體狀況做一定的篩查和檢測，因此對于PCBA電路板的要求在于高度的可靠性和穩定性，因此靖邦電子在此款染色體核型分析儀PCBA的制造過程中嚴格執行9道檢測工序，對產品的品質層層把關。

產品制程參數：

層數：8層

成品厚度：16-134Mil（0.4MM-3.4MM）

最高尺寸：500MM * 1200MM

材質：可定做

成品厚度公差：≤1.0MM±0.10MM -1.6MM±0.15MM

最小線寬和間距：4Mil（0.1MM）

銅厚度：35um，70um，105um，140um

最小成品孔尺寸：0.95MM

最小鉆頭尺寸：1.00MM

最高鉆頭尺寸：6.5MM

成品孔尺寸公差：±0.050MM

孔徑位置精度：±0.076MM

扭曲：0.75％

最小貼片尺寸：0.4MM±0.1MM

最小阻焊膜PAD：0.05MM（2Mil）

最小阻焊層：0.05MM（2Mil）

阻焊層厚度：＞ 12um

最小阻焊橋：0.1MM（4Mil）

表面處理：HAL，Halleadfree，OSP，沉金等

HAL厚度：1-30um

關于靖邦 / About Us

深圳市靖邦電子有限公司一家專業的PCBA貼片加工廠，擁有20年的PCBA貼片加工經驗，能夠提供PCBA代工代料、PCB線路板制作、SMT貼片加工、元器件代購、貼片插件焊接、組裝測試等一條龍服務。

靖邦電子廠家實力雄厚，公司專門從美國、日本、德國、以色列等地購置先進的生產測試設備，提升了生產測試及技術能力。目前 PCB 制造擁有的激光直接成像、高頻板制造、特性阻抗控制、盲埋孔制造、鋁基板、飛針測試技術均在行業領先，通過公司研發團隊的不懈努力，現已成功研發完成機械微小孔、高孔徑比、高層數背板、高精度阻抗、 HDI 等多種領先的生產技術，可完成高難度貼片加工工藝，生產速度快，可迅速完成樣品打樣，為客戶提供優質、快捷的服務，是國內外多家科研單位的首選加工廠家。
