pcba加工中我們需要Gerber 文件和BOM清單（BOM list）。在電路板制造和smt加工過程中都有幫助。這些文件是為stack-up中的每一層生成的。除了圖層信息之外，這些文件中還包含其他數據。所有層都特別提到，如頂部、底部、阻焊層頂部/底部、組裝頂部/底部、絲印頂部/底部、晶圓廠層等。

除了層描述之外，有關孔徑定義的詳細信息和為板蝕刻生成的數據也構成這些文件的一部分。RS-274D和RS-274X是最常見的文件格式類型。RS-274D稱為標準Gerber，RS-274X稱為擴展 Gerber。格柏X2是另外一個版本，像支持文件擴展名.TOP和.BOT。

ODB++文件傳遞所有重要信息以及層詳細信息。因此，通過選擇這些文件，您將能夠滿足堆疊詳細信息、放置信息、材料清單和制造要求。因此，與Gerber相比，單個文件提供了豐富的信息。

生成Gerber 文件

目前可用的EDA工具僅通過選擇所需的層來幫助生成Gerber文件。以下是KiCAD、Allegro和Altium Designer工具的程序。

計算機輔助設計

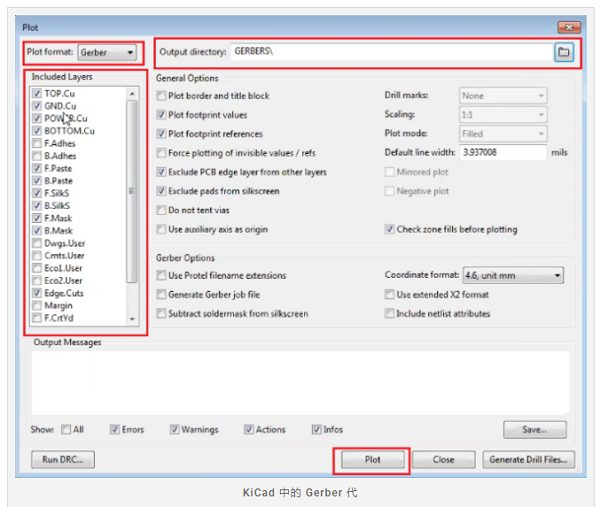

單擊工具欄中的繪圖圖標。在彈出窗口中，選擇Gerber作為繪圖格式和所需的輸出目錄。

接下來，在包含的圖層選項下勾選所有必需的圖層。

記住要選擇頂層、底層、前絲、底絲、 阻焊頂、阻焊底等層。

在常規選項下檢查您的特定要求。

您可以取消選中繪制封裝值選項。

在Gerbe選項下，選擇使用Protel文件擴展名，然后單擊繪圖。

文件將生成并保存在選定的輸出文件夾中。

有關在KiCad中生成Gerber、鉆孔文件、網表、BOM和其他smt貼片生產文件的更多詳細信息，請閱讀如何在KiCad中導出Gerber和其他生產文件。
