隨著電子產品向小型化、高密度化發展，近年來相應的SMT加工檢測技術也有了飛速發展。貼片加工廠常見的檢測方法有目視檢查、非接觸式檢測和接觸式檢測3大類

目視檢測主要采用放大鏡、雙目顯微鏡、三維旋轉顯微鏡、投影儀等。非接觸式檢測主要采

用自動光學檢測( Automatic Optical Inspection，AO)、自動X射線檢測( Automatic X-Ray

Inspection，AXI)。接觸式檢測主要采用在線測試( In Circuit Test，CT)、飛針測試( Flying Probe

Test，FPT)、功能測試( Functional Test，FT)等。

smt貼片檢測設備

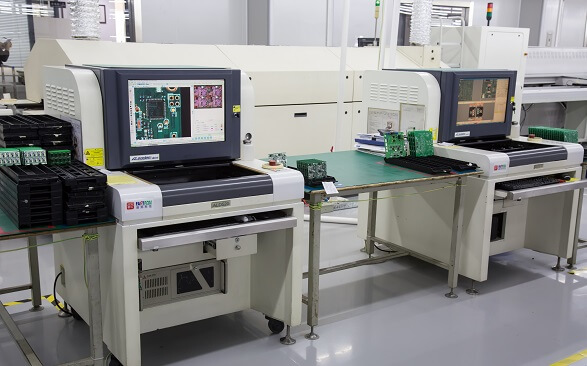

自動光學檢測儀（AOI）

隨著元器件封裝尺寸的減小和印制電路板貼片密度的增加，SMA檢查難度越來越大，smt貼片加工廠在使用人工目檢就顯得力不從心，經常會因?yàn)槿藶槭д`導致產品不良。目檢因?yàn)?/span>其穩定性和可靠性難以滿足生產和質量控制的需要，故就需要smt貼片加工后采用專用檢查設備來實現自動檢測就越來越重要。首先，用于生產的檢測儀器是光學系統，這類儀器都有一個共同的特點，即通過光源對SMA進行照射，用光學鏡頭將SMA反射光采集進行運算，經過計算機圖像處理系統從而判斷SMA上元件位置及焊接情況，所以這類設備稱為自動光學檢測(AO1)設備。

自動光學檢測，我們最常說的AOI，在大多數的SMT貼片加工廠中目前都已經普及和使用，不僅僅提高了生產效率，也提高了良品率，在成本與效率的提高上是雙向加分的。

以上就是SMT貼片加工廠深圳市靖邦電子有限公司為您提供的關于AOI工藝和設備的一些基本知識，希望在貼片加工中能夠?qū)δ兴鶐椭?/span>
